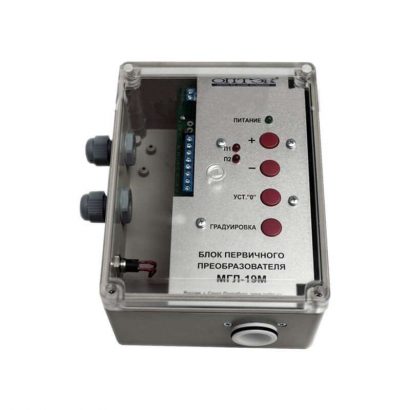

Стационарные газоанализаторы МГЛ-19М-ХС(м)

Сетевой газоанализатор МГЛ-19М-ХС(м) формируется из отдельных ветвей с количеством блоков первичного преобразователя (БПП) = 30 шт. в одной ветви. Связь между ветвями осуществляется с помощью репитера. Питание одной ветви осуществляется от внешнего блока питания ~230 В/=12 В. Каждый БПП имеет два встроенных реле типа «сухие контакты». Комплекс может содержать до 247 различных БПП, связанных с […]
Арт. МГЛ-19М-ХС(м)
Уточняйте наличие товара

Оставить заявку

Описание
Характеристики
Описание

Сетевой газоанализатор МГЛ-19М-ХС(м) формируется из отдельных ветвей с количеством блоков первичного преобразователя (БПП) = 30 шт. в одной ветви. Связь между ветвями осуществляется с помощью репитера. Питание одной ветви осуществляется от внешнего блока питания ~230 В/=12 В. Каждый БПП имеет два встроенных реле типа «сухие контакты». Комплекс может содержать до 247 различных БПП, связанных с одним ПК с помощью одного интерфейсного преобразователя. Интерфейсом БПП является RS-485 c протоколом обмена MODBUS ASCII.

Назначение

Сетевой газоанализатор МГЛ-19М-ХС (м) предназначен для непрерывного измерения концентрации анализируемых компонентов, указанных в таблице 1, в воздухе рабочей зоны взрывобезопасных помещений.

Технические характеристики и модификации

Содержание анализируемого компонента в мг/м3 (%), определяется расчетным путем. БПП имеет два порога срабатывания сигнализации, установленных предприятием-изготовителем: “порог 1” равен ПДКр.з анализируемого компонента, “порог 2” соответствует пяти ПДКр.з.

Пробоотбор – диффузионный.

В зависимости от материала корпуса – БПП выпускаются в следующих модификациях: МГЛ-19М-ХС – пластмассовый корпус, МГЛ-19М-ХСм – металлический корпус (где Х = 1…8 в зависимости от типа измеряемого газа – см. табл. 1).

Таблица 1. Метрологические характеристики

Модификация БПП
 Определяемый компонент
 Диапазон измерений
 Пределы допускаемой основной погрешности
Приведенная, % Относительная, %
МГЛ-19М-1С(м) CO 0 … 20 мг/м³ ± 25 –
20 … 200 мг/м³ – ± 25
МГЛ-19М-2С(м) H2S 0 … 10 мг/м³ ± 25 –
10 … 100 мг/м³ – ± 25
МГЛ-19М-3С(м) SO2 0-10 мг/м³ ± 25 –
10-100 мг/м³ – ± 25
МГЛ-19М-4С(м) NO 0 … 3 мг/м³ ± 25 –
3 … 30 мг/м³ – ± 25
МГЛ-19М-5С(м) NO2 0 … 2 мг/м³ ± 25 –
2 … 20 мг/м³ – ± 25
МГЛ-19М-6С(м) Cl2 0 … 1 мг/м³ ± 25 –
1 … 10 мг/м³ – ± 25
МГЛ-19М-8С(м) O2 0 … 25 % об. ± 2,5 –

Таблица 2. Неизмеряемые компоненты

Модификация БП Нормы мг/м³ (% об.)
Пыль CO мг/м³
 H2S мг/м³
 SO2 мг/м³
 NO мг/м³
 NO2 мг/м³
 Cl2 мг/м³
 NH3 мг/м³
 O2%
МГЛ-19М-1С(м) 40 – 10 10 3.0 2.0 1.0 20 25
МГЛ-19М-2С(м) 40 20 – 10 3.0 2.0 1.0 20 25
МГЛ-19М-3С(м) 40 20 1.0 – 3.0 1.0 1.0 20 25
МГЛ-19М-4С(м) 40 20 1.0 10 – 2,0 1.0 20 25
МГЛ-19М-5С(м) 40 20 1.0 10 3.0 – 0.2 2,0 25
МГЛ-19М-6С(м) 40 20 2.5 10 3.0 0.08 – 20 25
МГЛ-19М-8С(м) 40 200 10 100 30 20 10 200 –

Комплект поставки

Стандартный:

  1. Блок обработки информации сетевой
  2. БПП МГЛ-19М-ХС(м) до 247 шт. (количество и тип определяется при заказе)
  3. Преобразователь интерфейсов
  4. Блок питания интерфейсного преобразователя
  5. Кабель связи БОИ-С и преобразователя интерфейсов
  6. Блок питания БПП – 1 шт. на каждые 30 БПП
  7. Репитер – 1 шт. на каждые 30 БПП
  8. Насадка для градуировки – 1 шт. для каждого БПП
  9. Комплект кронштейнов – 1 уп. для каждого БПП (исполнение МГЛ-19М-ХС)

Дополнительно: устройство отбора проб АБП-01, кабель “витая пара”

Номер в Госреестре СИ РФ 19930-11
Вес БПП: 1,3 кг /БОИ: 4,0 кг
Питание 220 В, 50 Гц
Мощность БПП: 15 ВА /БОИ: 30 ВА
Определяемые компоненты CO, NO, NO2, SO2, H2S, Cl2, О2
Характеристики
Номер в Госреестре СИ РФ
19930-11
Вес
БПП: 1,3 кг /БОИ: 4,0 кг
Питание
220 В, 50 Гц
Мощность
БПП: 15 ВА /БОИ: 30 ВА
Определяемые компоненты
CO, NO, NO2, SO2, H2S, Cl2, О2
